注塑水式模溫機
一、注塑水式模溫機概述
注塑模溫機采用原裝進口熱油泵浦，質量可靠，故障少，運行穩定。臺灣進口微電腦控制器，操作簡單易懂，觸摸式內儲、自動演算，省電35%以上。注塑模溫機的功率、安全保護及故障指示系統完善。電控箱與機身采用隔離式，隔熱效果佳，可延長電器零件使用年限。普通水溫電加熱器功率為6KW-30KW溫度在30℃-120℃
二、、注塑水式模溫機特點
管路防爆裝置
Explosion-proof equipment for pipelines
深圳水溫機具有吹氣回水功能
Air blowing and return water function
回水溫度顯示表
Thermometer for return water
水溫機有開機自動排氣功能
Automatic air-exhausting function after startup
加熱功率切換功能
Switchover of heating power
即時冷卻關機功能
Instant cooling return oil shut-down function
隔離式電器控制箱. 延長電器使用年限
Isolated electric box for longer services lives of electric appliances
RS485通訊功能,實現自動化管理.(選購)
RS485 communication function for automated management (optional)
熱水BY-PASS泄壓回路
BY-PASS pressure release loop for hot water
多點溫度控制機組可訂作
Customizable multi-point temperature control unit
水泵馬力和加熱功率可訂作
Customizable horsepower and heating power of oil pump
電器采用OMRON. FUJI. TE. LG
Brands OMRON, FUJI, TE and LG for electric appliances
水溫機的溫度控制范圍: 進水溫+15℃→120℃
Range of temperature control: +15℃→120℃ for incoming water
304不銹鋼一體管路,減少管阻及銹垢
304 stainless steel integrated pipelines for less pipe resistance and rust
控制方式: 采用進口微電腦或(選購)PLC控制
Control mode: imported microcomputer or PLC (optional)
安全保護完善,故障顯示, 維修.保養無需專業人員
Perfect safety protection, fault display, easy repair and maintenance even without professionals
三、水溫機優勢
水溫機的導熱媒介是水，油溫機的導熱媒介是油。因?yàn)樗谋葻嵋扔偷拇螅栽谡{(diào)控溫度相同的情況下，水溫機的媒介導熱效果要好得多。同時，水溫機以水為媒介，只需要連接自來水即可，使用方便，且無污染。
四、水溫機控溫范圍
在正常大氣壓下，水的沸點是100℃。因此，在不加壓的情況下，水溫機的控制溫度只能小于等于100℃。在實際應用中，通過加大管路壓力，可以將水溫機的控溫溫度提高到180℃，從而擴大了水溫機的應用范圍。實際控溫溫度大于180℃時，建議采用油溫機。
五、注塑水式模溫機安全保護系統：
(1)總電源過電流無熔絲斷路器
(2)馬達反轉保護及指示燈
(3)自動冷卻關機功能(WMD系列機型)
(4)冷卻水缺水保護及指示燈
(5)循環泵浦過載保護及指示燈
(6)By-Pass泄壓回路
(7)意大利自動排氣閥
(8)異常警報蜂鳴器
(9)開機自動排氣功能
(10)出水壓力不足保護功能
(11)出水壓力指示表
(12)回水溫度顯示表
(13)電源欠相保護
六、注塑水式模溫機控溫系統，萬馬力控溫設備通信功能(選購)：
(1)RS485、RS232串口通信
(2)連接PLC擴展模塊控制
(3)Devicenet通信總線
(4)外接溫度傳感器(PT100、K型、J型)
(5)遠程開關機控制(安全模擬信號)
(6)模溫機組聯動控制(安全模擬信號)
(7)集成故障警報輸出(安全模擬信號)
(8)總電源電纜配置CEE插座及插頭
*模溫機采用GRUNDFOS(格蘭富)NB系列120℃熱水泵浦!
*可根據客戶要求,設計制造您所需求的模溫機(溫控機)系統!
七、水溫機的應用
橡膠擠出行業
注塑射出行業
密煉機行業
特 點FEATURES
管路防爆裝置
吹氣回水功能(選購)
回水溫度顯示表
開機自動排氣功能
加熱功率切換功能
即時冷卻關機功能
隔離式電器控制箱. 延長電器使用年限
RS485通訊功能,實現自動化管理.(選購)
熱水BY-PASS泄壓回路
多點溫度控制機組可訂作
水泵馬力和加熱功率可訂作
電器采用OMRON. FUJI. TE. LG. MOELLER. ABB. WEST.
溫度控制范圍: 進水溫+15℃→120℃
304不銹鋼一體管路,減少管阻及銹垢
控制方式: 采用進口微電腦或(選購)PLC控制
安全保護完善,故障顯示, 維修.保養無需專業人員機器規格：
風電行業
特點
管路防爆裝置
回水溫度顯示表
溫度階梯控制功能
高強度冷卻能力
開機自動排氣功能
加熱功率切換功能
RS485通訊功能, 實現自動化管理.(選購)
即時冷卻關機功能(選購)
熱水BY-PASS泄壓回路
防炭黑隔離式電器控制箱
多點溫度控制機組可訂作
水泵馬力和加熱功率可訂作
可采用直接冷卻或(選購)間接冷卻
電器采用WEST.ABB. TE. LG.
溫度控制范圍: 進水溫+15℃→98℃.
304不銹鋼一體管路,減少管阻及銹垢.
控制方式: 采用進口微電腦或(選購)PLC控制.
安全保護完善,故障顯示, 維修.保養無需專業人員.機器規格：
精密注塑行業
180度水溫機，針對注塑行業及電子行業的超高精度控溫設備，控溫范圍達到180℃，更最新研制控溫精度上已達到±0.1℃機型(適用鐳射碟片生產)，使水溫機的運用有了更廣闊的空間。
1、電腦觸摸式控制，分離式電氣控制，操作簡單易懂。(選購)
2、溫度控制表采用日本OMRON、RKC微電腦雙組P.I.D控制，觸措式內儲自動演算，精確可靠，省電35%以上。
3、安全保護及故障指示系統完善。
4、采用進口高級組件，日本FUJI、OMROU、法國Schneider、德國SIEMENS、臺灣ANLY等。
5、吸出模具回油、全負壓運轉等功能。(選購)
6、不銹鋼一體成型，管捐小，加熟均勻。
7、開機自動排氣功能。機器規格：
八、水溫機如何選型
1.特殊的情況需進行計算：
A、求加熱器功率或冷凍功率 KW=W×△t×C×S/860×T
W=模具重量或冷卻水 KG
△t=所需溫度和起始溫度之間的溫差。
C= 比熱 油(0.5)，鋼(0.11)，水(1)，塑料(0.45~0.55)
T=加溫至所需溫度的時間(小時)
B、求泵的大小
需了解客戶所需泵浦流量和壓力(揚程)
P(壓力Kg/cm2)=0.1×H(揚程M)×α(傳熱媒體比重，水=1，油=0.7-0.9)
L(媒體所需流量L/min)=Q(模具所需熱量Kcal/H)/C(媒體比熱水=1 油=0.45)×△t(循環媒體進出模具的溫差)×α×60
Q1(原料帶入模具的熱量Kcal/H)=W(每小時射入模具中原料的重量KG)×C×(T1-T2)×S(安全系數1.5~2) T1 原料在料管中的溫度;T2 成品取出模具時的溫度
Q2 熱澆道所產生的熱量Kcal/H
B、速算法(有熱澆道不適用)
1RT=7~8 OZ 1OZ=28.3g(含安全系數)
1RT=3024Kcal/H=12000BTU/H=3.751KW
1KW=860 Kcal/H 1 Kcal=3.97BTU
3、冷卻水塔選用=A+B
A、射出成型機用
冷卻水塔RT=射出機馬力(HP)×0.75KW×860Kcal×0.4÷3024
B、冷凍機用
冷卻水塔RT=冷凍機冷噸(HP)×1.25

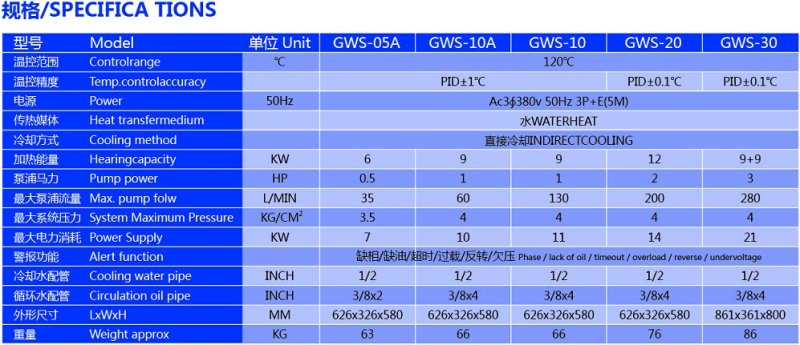

九、注塑水式模溫機規格參數
